در مطلب قبل با آردوینو کمی آشنا شدید و حالا به سراغ برنامه نویسی اون میریم.

ما میخوایم توی ای پروژه یه مدار چشمک زن با آردوینو بسازیم.


وسایل مورد نیاز:

1- یک عدد برد Arduino ( هر مدل آردوینویی میشه، شما میتونید از Arduino Uno استفاده کنید.)

2- نرم افزار برنامه نویسی آردوینو (IDE)

3- یک عدد دیود LED

4- یک مقاومت 330 اهم


شروع کار:

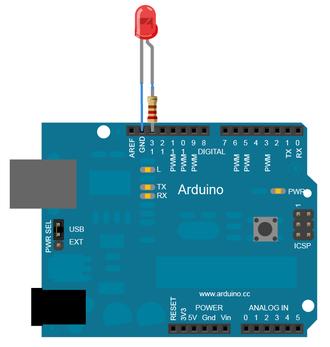

همونجوری که توی عکس معلومه ، یه مقاومت 300 اهم رو به پایه ی مثبت دیود LED وصل میکنیم تا دیودمون در برابر ولتاژ آسیب نبینه.

پایه منفی دیود رو به پایه Gnd یا همون زمین (منفی) وصل می کنیم و اون سر دیود رو به پایه شماره 13 آردوینو وصل می کنیم.

p1_image1

مدار بسته شده روی آردوینو Uno

ِکد نویسی پروژه:
کد زیر رو از لینک زیر دانلود و روی بردتون آپلود کنین:

اینجا کلیک کنید


بررسی کد ها:

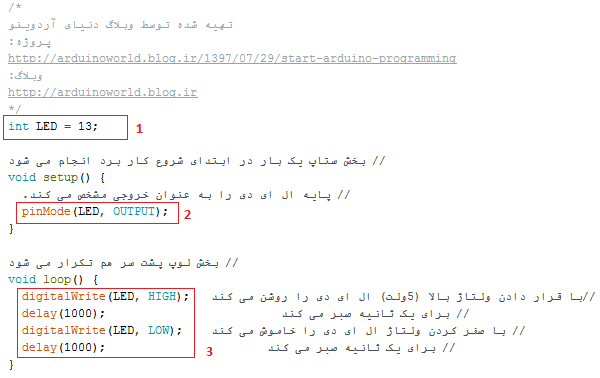

کد هارو توی تصویر زیر میتوند مشاهده کنید:

1- در این بخش شماره پینی رو که دیود بهش وصله رو به آردوینو میگیم.( در متغییر LED )

2- در این بخش اعلام میکنیم که پایه LED یا همون پایه ای که دیود بهش وصله ( پایه 13) ، خروجی هست.

3- در این بخش به ترتیب به آردوینو میگیم که ولتاژ پایه LED رو های ( 5 ولت ) بکنه ، یک ثانیه صبر کنه ( شما میتونید ای زمان رو تغییر بدید، نکته: این زمان به میلی ثانیه است.)،سپس ولتاژ پایه LED رو صفر کنه و بعدش دوباره یک پانیه صبر کنه و این بخش همون طور که میدونیم توی بخش Loop هست یعنی پشت سر هم تکرار میشه و این دیودتون پشت سر هم چشمک میزنه تا زمانی که تغذیه برد رو قطع کنید (:


امیدوارم لذت برده باشین

منتظر آموزش های بعدی باشین...
